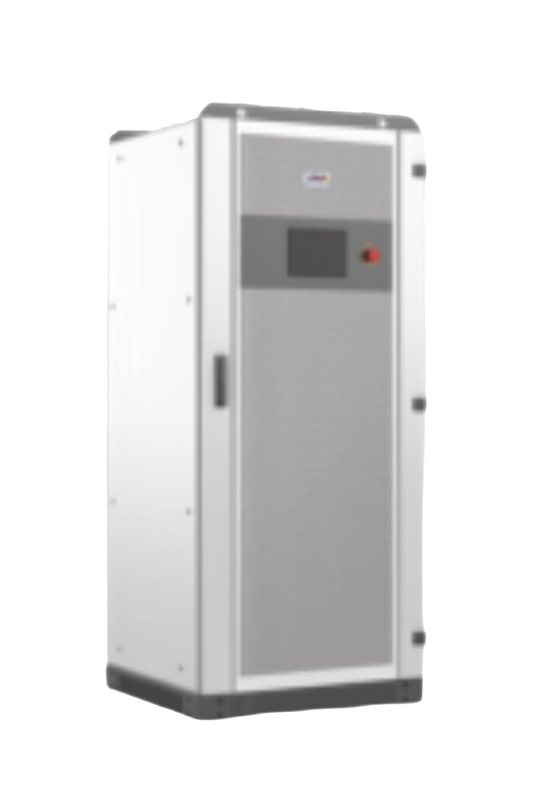

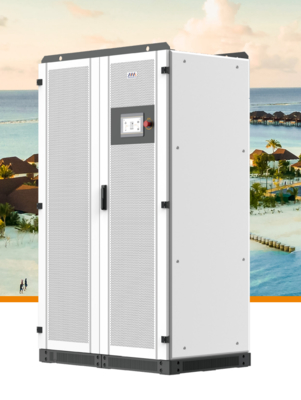

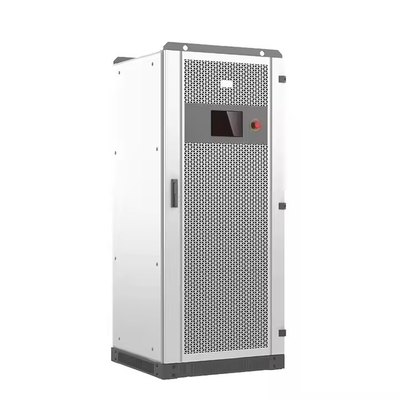

اینورتر سه فاز 30 کیلووات خارج از شبکه با دو MPPT و باتری 250-850 ولت

تبدیل توان صنعتی برای محیط‌های پر تقاضا

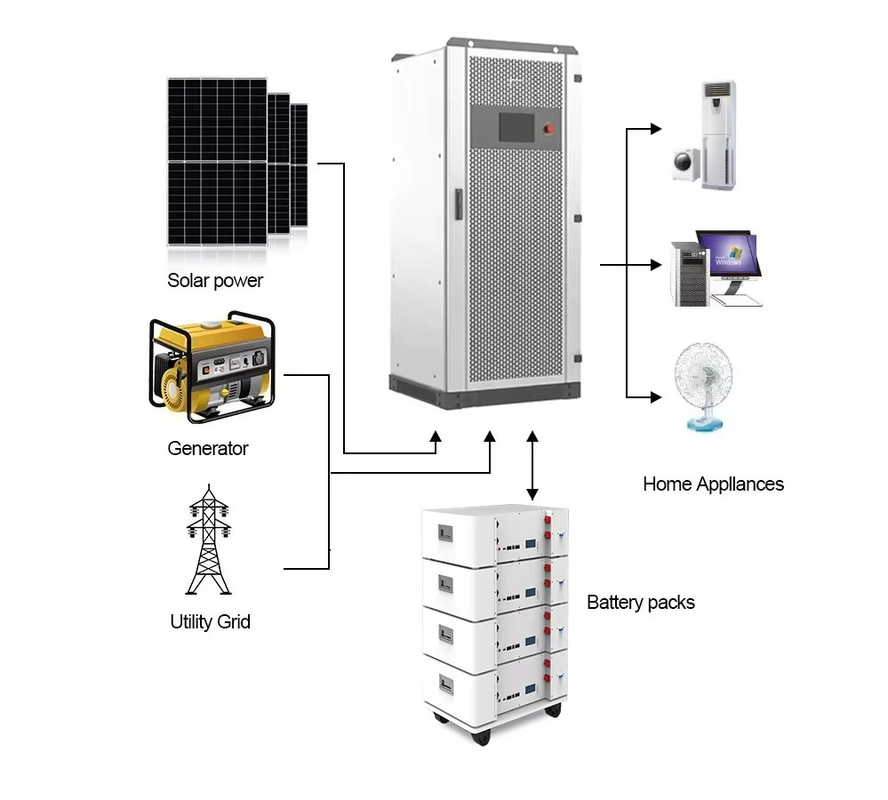

این اینورتر هیبریدی سه فاز 30 کیلووات راه‌حل انرژی قدرتمندی است که برای کاربردهای از راه دور و حیاتی طراحی شده است که در آن قابلیت اطمینان شبکه در دسترس نیست. با ادغام تبدیل انرژی خورشیدی، ذخیره باتری و پشتیبانی از ژنراتور در یک سیستم واحد، نیاز به اجزای جداگانه را از بین می‌برد و در عین حال انعطاف‌پذیری عملیاتی استثنایی را ارائه می‌دهد.

ویژگی‌ها و مزایای کلیدی

1. تبدیل انرژی با راندمان بالا

خروجی پیوسته 30 کیلووات (33 کیلوولت آمپر پیک)

• قادر به تامین برق ماشین‌آلات صنعتی، ایستگاه‌های پایه مخابراتی و جوامع خارج از شبکه با توان سه فاز پایدار. ظرفیت اضافه بار 10% (33 کیلوولت آمپر) راه‌اندازی موتور و بارهای ناگهانی را بدون نوسانات ولتاژ مدیریت می‌کند.

ورودی‌های MPPT دوگانه (1000 ولت حداکثر ولتاژ PV)

• دو ردیاب مستقل حداکثر توان نقطه، امکان اتصال آرایه‌های خورشیدی با جهت‌گیری‌های مختلف یا انواع پنل (به عنوان مثال، سقف‌های شرقی-غربی) را فراهم می‌کنند. محدوده عملکرد 250-850 ولت، ماژول‌های استاندارد 60 سلولی و ولتاژ بالا 72 سلولی را در خود جای می‌دهد.

<3% اعوجاج هارمونیکی کل (THD)

• کیفیت توان درجه یک را تولید می‌کند که با خیال راحت تجهیزات پزشکی حساس، ابزارهای آزمایشگاهی و درایوهای با فرکانس متغیر را راه‌اندازی می‌کند. فناوری فیلتر هارمونیک فعال از آسیب به دستگاه‌های متصل جلوگیری می‌کند.

2. مدیریت پیشرفته باتری

سازگاری ولتاژ باتری 250-850 ولت

• به طور مستقیم از سیستم‌های لیتیومی ولتاژ بالا مدرن (300-800 ولت) بدون مبدل‌های اضافی پشتیبانی می‌کند و تلفات انرژی را 2% در مقایسه با معماری‌های ولتاژ پایین کاهش می‌دهد. همچنین با باتری‌های سرب اسید از طریق پروفایل‌های شارژ قابل تنظیم سازگار است.

حداکثر توان شارژ 36 کیلووات

• بانک‌های باتری را در طول تولید اوج خورشیدی به سرعت پر می‌کند و بازیابی 80% حالت شارژ را در کمتر از 2 ساعت برای سیستم‌های 200 کیلووات ساعتی امکان‌پذیر می‌کند. الگوریتم‌های تطبیقی از شارژ بیش از حد جلوگیری می‌کنند و در عین حال عمر چرخه را به حداکثر می‌رسانند.

ارتباط CAN/RS485 BMS

• نظارت بی‌درنگ بر دمای باتری، ولتاژ و حالت شارژ از طریق پروتکل‌های استاندارد صنعتی. سازگار با سیستم‌های مدیریت تولیدکنندگان اصلی باتری‌های لیتیومی.

3. قابلیت اطمینان درجه نظامی

محدوده عملیاتی -30 درجه سانتیگراد تا 55 درجه سانتیگراد

• اجزای درجه یک قطب شمال، قابلیت راه‌اندازی سرد را در -25 درجه سانتیگراد تضمین می‌کنند، در حالی که خنک‌کننده مقاوم در برابر بیابان، خروجی کامل را تا 45 درجه سانتیگراد حفظ می‌کند (کاهش تا 80% در 55 درجه سانتیگراد). ایده‌آل برای معادن در سیبری یا مزارع خورشیدی در خاورمیانه.

محفظه با درجه IP20

• در برابر نفوذ گرد و غبار و تماس تصادفی محافظت می‌کند، اگرچه به نصب در داخل خانه یا سرپناه نیاز دارد. بست‌های فولادی ضد زنگ از خوردگی در محیط‌های ساحلی جلوگیری می‌کنند.

ظرفیت اضافه بار پیوسته 110%

• خروجی 33 کیلووات را برای مدت نامحدود برای مدیریت بارهای سنگین طولانی مدت حفظ می‌کند، با ظرفیت انفجاری 120% (36 کیلووات) برای راه‌اندازی موتور 1 دقیقه‌ای. ماژول‌های IGBT تقویت‌شده در برابر بیش از 100000 چرخه نوسان مقاومت می‌کنند.

4. ادغام هوشمند شبکه

همگام‌سازی خودکار ژنراتور

• به طور یکپارچه با ژنراتورهای دیزلی 30-50 کیلووات ادغام می‌شود و با حفظ نرخ بار 40-80%، راندمان سوخت را بهینه می‌کند. مصرف سوخت را 35% در مقایسه با تنظیمات معمولی کاهش می‌دهد.

پشتیبانی از عملکرد موازی

• حداکثر 6 واحد را می‌توان از طریق ارتباط CAN bus (مجموع 180 کیلووات) همگام‌سازی کرد. پیکربندی master-slave، اشتراک بار مساوی را با <1% عدم تعادل توان تضمین می‌کند.

نظارت از راه دور TCP/IP

• رابط مبتنی بر وب، تشخیص بی‌درنگ، داده‌های عملکرد تاریخی و به‌روزرسانی‌های سیستم‌افزار را ارائه می‌دهد. سازگار با سیستم‌های SCADA از طریق Modbus TCP.

مشخصات فنی

گواهینامه‌ها و انطباق

• IEC 62109-1: حفاظت تایید شده در برابر خطرات الکتریکی از جمله خطاهای قوس و خطاهای زمین.

• VDE-AR-N 4105: با استانداردهای شبکه آلمان برای تنظیم ولتاژ/فرکانس مطابقت دارد.

• EN 61000-6-4: الزامات سازگاری الکترومغناطیسی صنعتی را برآورده می‌کند.

دستورالعمل‌های پیاده‌سازی

1. نصب و راه‌اندازی

   • فونداسیون باید بارهای دینامیکی 800 کیلوگرمی را تحمل کند

   • حداقل 500 میلی‌متر فاصله برای جریان هوا

   • کابل‌های مسی 95 میلی‌متر مربع برای اتصالات باتری مورد نیاز است

2. نگهداری

   • تصویربرداری حرارتی سالانه از ترمینال‌های برق

   • تعویض فیلتر هوا به صورت فصلی در محیط‌های گرد و غبار

3. ROI معمولی

   • 3-5 سال برای عملیات معدنی که جایگزین دیزل می‌شود

   • 4-6 سال برای برق برج مخابراتی
