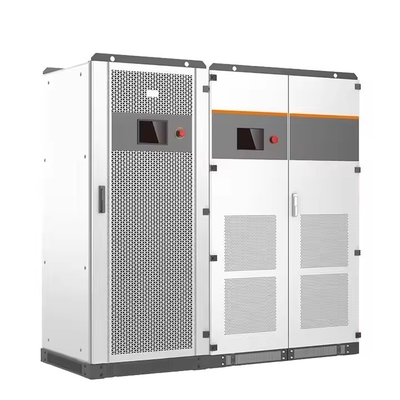

اینورتر هیبریدی 100 کیلووات 240 ولت High-Leg Delta - راه حل قدرت میکروگرید صنعتی

سیستم تبدیل توان با درجه صنعتی

این اینورتر هیبریدی پیشرفته 100 کیلووات، توان سه فاز و فاز شکسته قابل اطمینان را برای کاربردهای صنعتی و تجاری در مقیاس بزرگ ارائه می دهد. این دستگاه با داشتن پیکربندی منحصر به فرد 240 ولت high-leg delta با خروجی فاز شکسته، انعطاف پذیری بی نظیری را برای تأسیساتی که به درایوهای موتور سه فاز و بارهای تک فاز 120/240 ولت نیاز دارند، فراهم می کند. این سیستم با حداکثر چهار ردیاب MPPT که از ورودی PV 240 کیلووات و سازگاری باتری 420-850 ولت پشتیبانی می کند، نشان دهنده پیشرفته ترین فناوری تبدیل توان صنعتی است.

تمایزهای کلیدی از مدل های با ظرفیت کمتر:

1. ظرفیت توان افزایش یافته: خروجی 100 کیلووات پیوسته (110 کیلوولت آمپر پیک) برای تجهیزات صنعتی سنگین

2. ورودی خورشیدی گسترش یافته: حداکثر چهار کانال MPPT مستقل برای آرایه های خورشیدی پیچیده

3. پشتیبانی از باتری با ولتاژ بالاتر: محدوده 420-850 ولت برای سیستم های ذخیره سازی ولتاژ بالا مدرن

4. تعامل پیشرفته با شبکه:زمان انتقال <20 میلی‌ثانیه بین حالت‌های اتصال به شبکه و جزیره‌ای

مشخصات فنی

ویژگی های فنی پیشرفته

1. تبدیل ولتاژ دقیق

فناوری تغییر فاز ثبت شده اینورتر، توان سه فاز 240 ولت تمیز را تولید می کند و در عین حال خروجی تک فاز 120 ولت را نیز ارائه می دهد. این قابلیت منحصر به فرد:

• نیاز به ترانسفورماتورهای خارجی را از بین می برد

• تعادل فاز عالی (±1%) را حفظ می کند

• ارائه می دهد<3% THDi برای تجهیزات حساس

• ویژگی هازمان انتقال <20 میلی‌ثانیه بین حالت‌های عملیاتی

*بینش فنی: از ماژول های IGBT کنترل شده توسط DSP با فرکانس سوئیچینگ 16 کیلوهرتز برای تنظیم ولتاژ دقیق و پاسخ سریع به تغییرات بار استفاده می کند.*

2. برداشت هوشمند انرژی خورشیدی

سیستم MPPT پیشرفته ما حداکثر برداشت انرژی را تضمین می کند:

• حداکثر چهار کانال ردیابی مستقل

• محدوده عملکرد 250-850 ولت

• حداکثر ولتاژ ورودی 1000 ولت

• قابلیت استارت سرد تا 150 ولت

• 99.9% راندمان ردیابی پیک

داده های عملکرد: 98.5% راندمان تبدیل را در بار اسمی با زمان پاسخ MPPT <0.5 ثانیه به شرایط تابش متغیر، به دست می آورد.3. مدیریت باتری صنعتی

رابط باتری پیشرفته از موارد زیر پشتیبانی می کند:

چندین شیمی لیتیوم (NMC، LFP)

• پروفایل های شارژ قابل تنظیم

• شارژ جبران شده با دما

• 120/180/240 کیلووات توان شارژ

• نظارت بر وضعیت سلامت

• *ویژگی ایمنی: شامل تشخیص خطای قوس DC یکپارچه، حفاظت از خطای زمین و قابلیت خاموش شدن سریع مطابق با NEC 2017/2020.*

کاربردهای هدف

تولید صنعتی

کارخانه های مونتاژ خودرو

• تاسیسات تولید فولاد

• عملیات ماشین آلات سنگین

• خطوط فرآیند صنعتی

• *مطالعه موردی: یک کارخانه تولیدی در غرب میانه پس از نصب این سیستم برای تامین انرژی خط تولید 24/7 خود و در عین حال حفظ کیفیت توان برای تجهیزات CNC حساس، هزینه های انرژی را 42% کاهش داد.*

تجاری و سازمانی

مجتمع های خرده فروشی بزرگ

• محوطه های بیمارستانی

• تاسیسات دانشگاهی

• مراکز داده

• مزیت فنی: عملکرد موازی امکان توسعه ظرفیت یکپارچه را با رشد نیازهای انرژی فراهم می کند، با همگام سازی <5 میلی‌ثانیه بین واحدها.

زیرساخت های برق و انرژیمنابع اصلی قدرت میکروگرید

کاربردهای برش پیک

• سیستم های یکپارچه سازی تجدیدپذیر

• برق جوامع دورافتاده

• نکات برجسته ویژگی: از خدمات پیشرفته شبکه از جمله تنظیم فرکانس و پشتیبانی ولتاژ با زمان پاسخ <100 میلی‌ثانیه پشتیبانی می کند.

• معماری سیستم

تبدیل توانتوپولوژی ANPC سه سطحی

98% راندمان پیک

زمان انتقال <20 میلی‌ثانیه

• 100% قابلیت بار نامتعادل

• 200% ظرفیت اضافه بار کوتاه مدت

• سیستم کنترل

• پردازنده DSP دو هسته ای با پردازش کمکی FPGA

• نظارت و پیش بینی بار در زمان واقعی

هشدارهای نگهداری پیش بینی کننده

• به روز رسانی های میان افزار از راه دور

• حفاظت از امنیت سایبری

• ویژگی های حفاظتی

• حفاظت جامع از ولتاژ بیش از حد/کم ولتاژ

• حفاظت از فرکانس بیش از حد/کم فرکانس

حفاظت از قطبیت معکوس

• حفاظت از اتصال کوتاه

• نظارت بر خطای زمین

• تشخیص خطای قوس

• الزامات نصب

• الکتریکی

• حداقل 400 آمپر کلید مدار

حداقل هادی های مسی 2/0 AWG

سیستم اتصال به زمین مناسب ( <0.1Ω به زمین)

• دستگاه های حفاظت از نوسانات (حداقل 40 کیلو آمپر)

• محیطی

• 800 میلی متر فاصله برای تهویهنظارت بر دمای محیط

• فیلترهای گرد و غبار در مناطق با ذرات زیاد

نصب مرتفع در مناطق سیل زده

• حفاظت از خوردگی برای تاسیسات ساحلی

• گواهینامه و انطباق

• این اینورتر با درجه صنعتی مطابق یا فراتر از موارد زیر است:

• UL 1741 SB (ایمنی)

• IEEE 1547-2018 (اتصال به شبکه)

FCC Part 15 Subpart B (EMC)

CEI 0-21 (کد شبکه ایتالیایی)

• NEC 2020 Rapid Shutdown

• IEC 62109-1/-2

• توجه: علائم گواهینامه روی برچسب محصول قابل مشاهده است. همیشه قبل از نصب، گواهینامه های فعلی را با سازنده تأیید کنید.

• سوالات متداول

• عملکرد

• س: منحنی راندمان در سطوح مختلف بار چگونه است؟

پاسخ: به لطف توپولوژی تبدیل چند سطحی پیشرفته، راندمان >96% را از 30-100% بار حفظ می کند.

س: چگونه جریان های راه اندازی موتور بزرگ را مدیریت می کند؟

پاسخ: قابلیت اضافه بار 200% به مدت 10 ثانیه، اکثر استارت های موتور صنعتی را مدیریت می کند.

سازگاری
س: چه سیستم های مدیریت باتری پشتیبانی می شوند؟

پاسخ: پشتیبانی بومی از Tesla، BYD، LG Chem، CATL، Pylontech از طریق CAN/RS485.
س: آیا می تواند با باتری های جریان کار کند؟

پاسخ: بله، با پروفایل های شارژ قابل تنظیم برای ردوکس وانادیوم و سایر شیمی های جریان.

نصب
س: برنامه نگهداری توصیه شده چیست؟

پاسخ: بازرسی نیمه سالانه شامل تصویربرداری حرارتی، به روز رسانی میان افزار و تمیز کردن فیلتر هوا.
س: چند واحد می توانند به صورت موازی کار کنند؟

پاسخ: از حداکثر 16 واحد به صورت موازی برای سیستم های 1.6 مگاواتی با کنترل متمرکز پشتیبانی می کند.

چرا این اینورتر را انتخاب کنید؟
قابلیت اطمینان صنعتی

: اجزای درجه نظامی با رتبه MTBF بیش از 100000 ساعت
طراحی آینده نگر

: نرم افزار قابل ارتقا برای ویژگی ها و پروتکل های جدید

1. بهینه سازی انرژی: الگوریتم های پیش بینی پیشرفته، خود مصرفی را به حداکثر می رسانند

2. کاهش زمان خرابی: اجزای قابل تعویض در حین کار و نگهداری پیش بینی کننده

3. نظارت هوشمند: متصل به ابر با تجزیه و تحلیل و هشدارهای بلادرنگ

4. انطباق جهانی: با استانداردهای بین المللی برای استقرار در سراسر جهان مطابقت دارد
