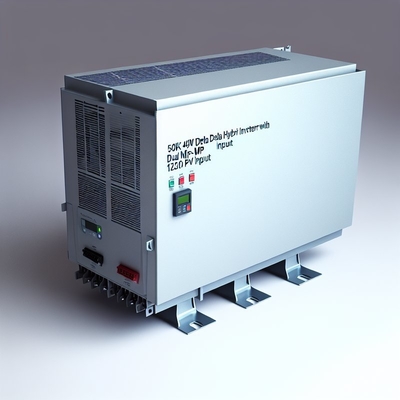

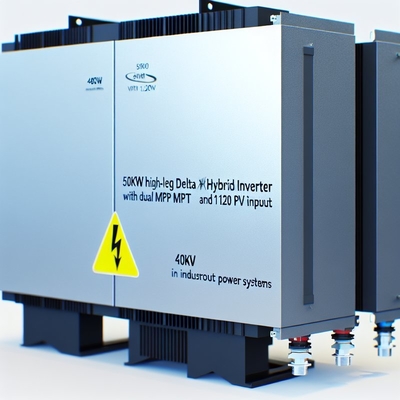

اینورتر هیبریدی 50 کیلووات 480 ولت High-Leg Delta - سیستم تبدیل توان صنعتی

1. بررسی اجمالی محصول

1.1 راه حل توان صنعتی با عملکرد بالا

این اینورتر هیبریدی 50 کیلووات نشان دهنده پیشرفت قابل توجهی در فناوری تبدیل توان صنعتی است که به طور خاص برای پاسخگویی به نیازهای سختگیرانه کارخانه‌های تولیدی در مقیاس متوسط و سیستم‌های انرژی تجاری طراحی شده است. این واحد، تحویل توان سه فاز قوی را با قابلیت انعطاف‌پذیر فاز شکافته ترکیب می‌کند و آن را برای تأسیساتی که به تجهیزات صنعتی 480 ولت و بارهای تک فاز 240 ولت نیاز دارند، ایده‌آل می‌سازد.

*برتری فنی: دارای یک الگوریتم متعادل‌سازی فاز اختصاصی است که تنظیم ولتاژ را در محدوده ±0.8% حتی در شرایط اضافه بار 150% حفظ می‌کند و عملکرد پایدار را برای فرآیندهای صنعتی حساس تضمین می‌کند.*

1.2 تمایزدهنده‌های کلیدی

1. ظرفیت توان افزایش یافته: خروجی 50 کیلووات پیوسته (55 کیلوولت آمپر پیک) - 66% ظرفیت بیشتر از مدل‌های استاندارد 30 کیلووات

2. ادغام پیشرفته خورشیدی: پشتیبانی از ورودی PV تا 120 کیلووات از طریق کانال‌های MPPT دوگانه مستقل

3. طراحی آینده‌نگر: محدوده ولتاژ باتری 320-850 ولت، سیستم‌های ذخیره‌سازی ولتاژ بالا نسل بعدی را در خود جای می‌دهد

4. قابلیت اطمینان صنعتی: اجزای درجه نظامی با رتبه MTBF بیش از 100000 ساعت در محیط‌های سخت

2. مشخصات فنی

3. ویژگی‌های فناوری اصلی

3.1 سیستم تبدیل توان پیشرفته

• توپولوژی ANPC سه سطحی
  *مزیت فنی: تلفات سوئیچینگ را 35% در مقایسه با طرح‌های دو سطحی معمولی کاهش می‌دهد و در عین حال <3% THDi را در بار کامل حفظ می‌کند.*

• تنظیم ولتاژ کنترل شده توسط DSP
  مزیت عملکرد: دقت ولتاژ ±0.8% را با <20ms زمان پاسخ به تغییرات بار از طریق سوئیچینگ PWM 16kHz به دست می‌آورد.

3.2 مدیریت هوشمند انرژی

• کانال‌های MPPT دوگانه مستقل
  *مزیت سیستم: هر کانال با راندمان ردیابی 99.8% با استفاده از الگوریتم بهینه شده اختلال و مشاهده کار می‌کند و تلفات عدم تطابق را تا 40% در آرایه‌های سایه‌دار نامنظم کاهش می‌دهد.*

• محدوده ولتاژ عملیاتی گسترده
  *نکته فنی: محدوده MPPT 250-850 ولت با قابلیت راه‌اندازی سرد در 150 ولت، پشتیبانی از 18-22 ماژول PV به صورت سری (رتبه مقاومت در برابر جهش 1200 ولت).*

3.3 ادغام سیستم باتری

• پشتیبانی از باتری ولتاژ بالا
  *مزیت فنی: ادغام مستقیم با سیستم‌های باتری 320-850 ولت، نیاز به مبدل‌های DC-DC اضافی را از بین می‌برد و راندمان رفت و برگشت را 2-3% بهبود می‌بخشد.*

• الگوریتم‌های شارژ تطبیقی
  *ویژگی: شارژ هوشمند 4 مرحله‌ای (بالک/جذب/شناور/همسان‌سازی) با جبران دما و نظارت بر وضعیت سلامت.*

4. سناریوهای کاربردی

4.1 تولید صنعتی

• خطوط تولید خودرو
  مطالعه موردی: با موفقیت در کارخانه‌های خودرو Tier 1 برای تامین برق ایستگاه‌های جوش رباتیک در حالی که <1% THDu را برای سیستم‌های کنترل حساس حفظ می‌کند، مستقر شده است.

• ساخت فلز
  *مزیت فنی: اضافه بارهای کوتاه مدت 200% را در طول عملیات برش پلاسما بدون افت ولتاژ تحمل می‌کند.*

4.2 سیستم‌های انرژی تجاری

• سیستم‌های برق بیمارستانی
  ویژگی حیاتی: <20ms زمان انتقال بین برق شبکه و باتری، الزامات NFPA 110 را برای سیستم‌های الکتریکی ضروری برآورده می‌کند.

• پشتیبان‌گیری از مرکز داده
  قابلیت اطمینان: 99.999% زمان کارکرد با پیکربندی‌های موازی افزونه به دست آمده است.

5. نصب و نگهداری

5.1 الزامات الکتریکی

• حفاظت ورودی/خروجی
  الزام: حداقل کلید مدار 100 آمپر با دستگاه‌های حفاظت از جهش کلاس II در هر دو طرف AC و DC (حداقل رتبه 40 کیلو آمپر).

• سیستم اتصال به زمین
  حیاتی: <0.1Ω مقاومت زمین با استفاده از هادی مسی 25mm²، با زمین تجهیزات جداگانه.

5.2 ملاحظات زیست محیطی

• الزامات ترخیص
  ایمنی: حداقل فاصله 400 میلی‌متر در همه طرف‌ها برای تهویه مناسب و دسترسی به تعمیر و نگهداری.

• شرایط عملیاتی
  *طراحی قوی: برای عملکرد -30°C تا 55°C با کاهش خودکار بالای دمای محیط 45°C رتبه‌بندی شده است.*

6. انطباق و گواهینامه

6.1 استانداردهای ایمنی

• UL 1741 SB
  *جزئیات گواهینامه: شامل آزمایش جامع موانع ایزولاسیون (3kV AC/5kV DC) و سیستم‌های تشخیص خطای قوس الکتریکی است.*

• IEEE 1547-2018
  *انطباق با شبکه: دارای <2s حفاظت ضد جزیره‌ای با قابلیت عبور از فرکانس است.*

6.2 تاییدیه های منطقه ای

• نشان CE
  *انطباق: با استانداردهای ایمنی EN 62109-1/-2 و الزامات EMC EN 61000-6 مطابقت دارد.*

• NEC 2020
  ایمنی: با الزامات خاموش شدن سریع برای سیستم‌های PV مطابقت دارد.

7. سوالات متداول

7.1 عملکرد

س: منحنی راندمان در سطوح بار مختلف چگونه است؟
*پاسخ: به لطف توپولوژی تبدیل چند سطحی پیشرفته، راندمان >96% را از بار 30-100% حفظ می‌کند، با 98.2% راندمان پیک در بار 80%.*

س: چگونه بارهای القایی بزرگ را مدیریت می‌کند؟
پاسخ: ظرفیت اضافه بار 150% برای 10 ثانیه، اکثر راه‌اندازی‌های موتور را مدیریت می‌کند، با <5% افت ولتاژ در طول رویدادهای جهش 200%.

7.2 سازگاری

س: چه پروتکل‌های مدیریت باتری پشتیبانی می‌شوند؟
*پاسخ: پشتیبانی بومی از CAN 2.0B (BYD/Pylontech)، RS485 (Tesla/LG Chem) و Modbus TCP برای ادغام SCADA.*

س: آیا می‌تواند با ژنراتورهای دیزلی ارتباط برقرار کند؟
پاسخ: بله، دارای راه‌اندازی/توقف خودکار ژنراتور با کنترل رمپ وابسته به بار برای بهینه‌سازی راندمان سوخت است.

8. چرا این اینورتر را انتخاب کنید؟

1. قابلیت اطمینان درجه صنعتی
   *اجزای با مشخصات نظامی با رتبه MTBF بیش از 100000 ساعت*

2. معماری آینده‌نگر
   قابل ارتقا نرم‌افزاری برای ویژگی‌های جدید و کدهای شبکه

3. بهینه‌سازی انرژی
   الگوریتم‌های پیش‌بینی پیشرفته، خود مصرفی را به حداکثر می‌رسانند

4. انطباق جهانی
   با استانداردهای بین‌المللی برای استقرار در سراسر جهان مطابقت دارد
