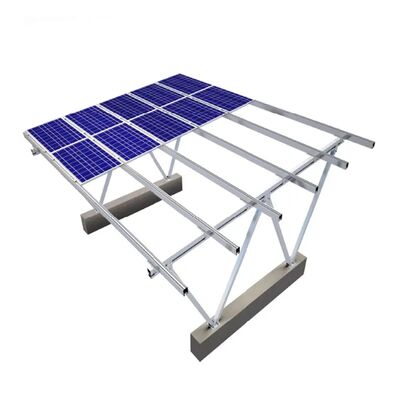

سیستم نصب ماژولار BIPV - 115mm استیل براکت با قاب پیش ساخته شده برای شیل خورشیدی سقف

 سیستم نصب ماژولار BIPV – براکت فولادی 115 میلی متری برای سازه های خورشیدی روی پشت بام

مقدمه
سیستم نصب ماژولار BIPV ما یک سازه پشتیبانی فولادی با استحکام بالا و استقرار سریع است که به طور خاص برای نصب فتوولتائیک روی پشت بام طراحی شده است. با استفاده از یک فلسفه طراحی پیش ساخته و بلوک ساختمانی، این سیستم مونتاژ کامل را از طریق اتصالات پیچ و مهره ای به دست می آورد و نیاز به جوشکاری در محل را از بین می برد. این امر به طور قابل توجهی راندمان نصب، ایمنی ساختاری و سازگاری را افزایش می دهد. این سیستم ایده آل برای انواع کاربردها از جمله سوله های پشت بام تجاری و صنعتی، پارکینگ های خورشیدی، اتاق های آفتابگیر و موارد دیگر است.

ویژگی ها و مزایای کلیدی

• طراحی کاملاً ماژولار: متشکل از ستون ها، تیرها، پرلین ها و اجزای مهاربندی استاندارد، که امکان پیکربندی انعطاف پذیر و مونتاژ سریع در محل را فراهم می کند.

• فولاد نورد سرد با استحکام بالا: از فولاد U-channel و C-section 115 میلی متری استفاده می کند که ظرفیت باربری عالی را در عین به حداقل رساندن وزن مواد ارائه می دهد.

• محافظت در برابر خوردگی عالی: دارای پوشش روی-آلومینیوم-منیزیم (ZAM) است که تا 30 سال در برابر خوردگی مقاومت می کند—6 تا 15 برابر بهتر از فولاد گالوانیزه استاندارد.

• مدیریت یکپارچه آب: شامل ناودان های داخلی، نوارهای هدایت آب و سیستم های زهکشی است که یک ساختار ضد آب را بدون نیاز به کار آب بندی اضافی تضمین می کند.

• مونتاژ بدون جوشکاری: تمام اتصالات با پیچ و مهره های با استحکام بالا (سری M10، M12) انجام می شود که امکان نصب مبتنی بر ابزار را فراهم می کند، نیاز به مهارت کارگری را کاهش می دهد و ایمنی ساخت و ساز را افزایش می دهد.

• بهینه شده برای بار باد و برف: با سیستم های مهاربندی (مهاربندهای متقاطع، مهاربندهای زانویی، تیرهای اتصال) مهندسی شده است تا در برابر بارهای محیطی سخت مقاومت کند.

• انعطاف پذیری پیش ساخته: هر دو گزینه ستون های کاملاً پیش ساخته (برش و سوراخ شده سفارشی) و نیمه پیش ساخته را برای تنظیم در محل ارائه می دهد که شرایط مختلف سقف و الزامات ارتفاع را در خود جای می دهد.

فناوری و اصول طراحی
این سیستم از یک ساختار قاب فضایی متصل به پیچ و مهره استفاده می کند، که در آن تیرهای اصلی، ستون ها و پرلین ها یک شبکه سفت و سخت اما قابل تنظیم را تشکیل می دهند. اتصالات کلیدی—مانند ستون به پایه، تیر به ستون و پرلین به تیر—از سوراخ های از پیش پانچ شده و اتصالات تخصصی (کلیت ها، براکت ها، صفحات اتصال) برای اطمینان از تراز دقیق و یکپارچگی ساختاری استفاده می کنند. این طراحی امکان تنظیم در محل را فراهم می کند: کلیت های پرلین دارای سوراخ های شیاردار برای کنترل شیب زهکشی هستند و اعضای مهاربندی را می توان از بخش های استاندارد 6 متری (U4121/U4141) برای مطابقت با ابعاد دقیق، به حداقل رساندن ضایعات، برش داد.

مروری بر فرآیند نصب

1. طرح بندی و نصب پایه: شبکه ستون را تنظیم کنید، پیچ های لنگر (لنگرهای شیمیایی M12) را نصب کنید و پایه های ستون قابل تنظیم را محکم کنید.

2. مونتاژ قاب: ستون ها و تیرهای اصلی را با استفاده از پیچ های M10x25/M10x140 نصب کنید. مهاربندی عرضی و تیرهای اتصال را برای تثبیت قاب نصب کنید.

3. پرلین و ساختار ثانویه: کلیت های پرلین را به تیرها وصل کنید، سپس پرلین ها را نصب کنید. مهاربندی طولی (مهاربندهای زانویی، استرات ها) را مطابق طراحی اضافه کنید.

4. ضد آب و لوازم جانبی: ناودان ها (مرکز/لبه)، لوله های نزولی، نوارهای هدایت آب و گذرگاه های نگهداری را نصب کنید.

5. نصب ماژول PV: صفحات بستن آلومینیومی یا ZAM و گیره های ماژول PV را با استفاده از پیچ های M10x25 به پرلین ها محکم کنید.

6. سفت کردن نهایی: پس از قرار گرفتن تمام اجزا و ماژول های PV، تمام پیچ ها را با گشتاور نهایی به مقادیر مشخص شده برسانید تا به سفتی ساختاری کامل برسید.

سناریوهای کاربردی

• سوله های پشت بام تجاری و صنعتی: یک فضای مرتفع و سایه دار بر روی سقف های موجود ایجاد می کند و محافظت از سقف، عایق حرارتی و فضای قابل استفاده اضافی را فراهم می کند.

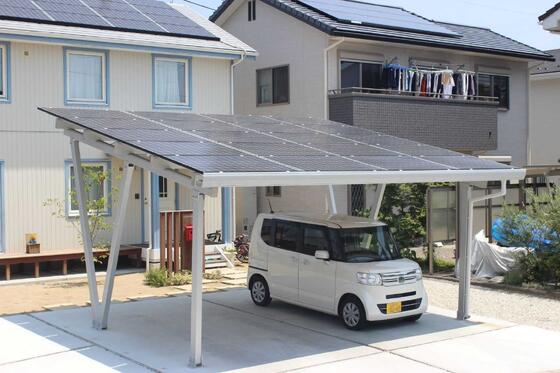

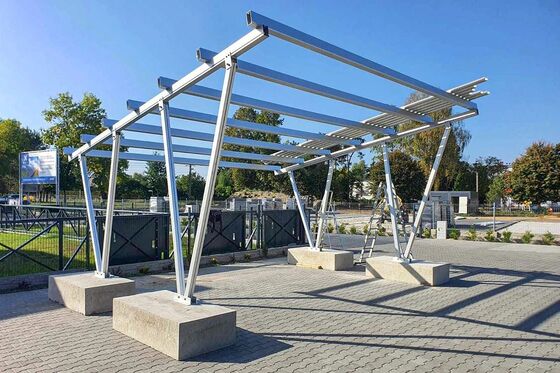

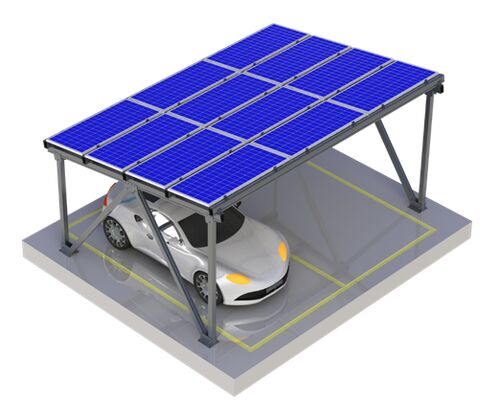

• پارکینگ های خورشیدی: دهانه های مدولار 1-3 خلیج پارکینگ (6-9 متر راهرو) را در خود جای می دهند که برای پارکینگ ها، ایستگاه های شارژ EV و امکانات تجاری ایده آل هستند.

• اتاق های آفتابگیر مسکونی (اتاق آفتابگیر BIPV): می تواند به عنوان سازه های تک یا دو شیب برای پاسیو، تراس یا محوطه بالکن پیکربندی شود.

• پناهگاه های کشاورزی و لجستیکی: پوشش مقرون به صرفه و با استقرار سریع برای انبار، مناطق بسته بندی یا پناهگاه دام.

چرا سیستم ما را انتخاب کنید؟

• تکمیل سریعتر پروژه: اجزای از پیش سوراخ شده و مونتاژ پیچ و مهره زمان نصب را تا 60٪ در مقایسه با سازه های جوش داده شده سنتی کاهش می دهد.

• استفاده از مواد مقرون به صرفه: بخش های فولادی نورد سرد بهینه شده و برنامه های برش کارآمد، هزینه های مواد را تقریباً 15-20٪ کاهش می دهد.

• انعطاف پذیری و سازگاری طراحی: قابل انطباق با اشکال، شیب ها و انواع ماژول های مختلف سقف. سازگار با اکثر پنل های PV دو طرفه و تک طرفه.

• نگهداری کم و طول عمر طولانی: پوشش ZAM و اتصالات مکانیکی قوی، دهه ها عملکرد قابل اعتماد را با حداقل نگهداری تضمین می کند.

• نصب ایمن و مقیاس پذیر: نیازی به مجوز کار گرم نیست. این سیستم به راحتی برای اصلاحات پروژه های آینده قابل گسترش یا پیکربندی مجدد است.

سوالات متداول (FAQ)

• س: زمان نصب معمولی برای یک سوله پشت بام 100 کیلوواتی چقدر است؟
  پاسخ: با یک تیم 4-5 نفره، مونتاژ سازه را می توان در 3-5 روز تکمیل کرد، که بستگی به پیچیدگی سقف دارد.

• س: آیا می توان سیستم را روی سقف های ناهموار نصب کرد؟
  پاسخ: بله. پایه های ستون قابل تنظیم و گزینه برش ستون در محل (نیمه پیش ساخته) امکان جبران ارتفاع تا 200 میلی متر را فراهم می کند.

• س: رتبه سرعت باد آن چقدر است؟
  پاسخ: این سیستم به گونه ای طراحی شده است که در برابر بارهای باد تا 150 کیلومتر در ساعت (تقریباً 42 متر بر ثانیه) در صورت لنگر انداختن صحیح، مطابق با آیین نامه های بین المللی ساختمان مقاومت کند.

• س: آیا تجهیزات خاصی برای نصب مورد نیاز است؟
  پاسخ: ابزارهای برقی استاندارد (دریل، آچار ضربه ای، مجموعه سوکت) کافی هستند. برای راندمان، یک تفنگ پانچ و برش سوراخ توصیه می شود.

• س: چگونه از نشت آب در اتصالات جلوگیری می شود؟
  پاسخ: این سیستم از طراحی ناودان همپوشانی، درپوش های انتهایی مهر و موم شده و نوارهای هدایت آب استفاده می کند که رطوبت را به سیستم زهکشی اصلی هدایت می کنند. درزگیر در اتصالات خارجی بحرانی اعمال می شود.

یادداشت های مهم

• همیشه از دفترچه راهنمای نصب رسمی و نقشه های سازه ای تایید شده برای پروژه خاص خود پیروی کنید.

• اطمینان حاصل کنید که تمام نقاط لنگر در بستر سازه ای سالم (بتن یا فولاد سازه ای) نصب شده اند. ظرفیت بار سقف میزبان را تأیید کنید.

• بدون تایید مهندسی، پرلین های پیوسته یا تیرهای اصلی را برش یا اصلاح نکنید.

• سفت کردن گشتاور نهایی تمام پیچ ها باید انجام شود بعد از ماژول های PV قرار داده می شوند تا امکان تنظیمات جزئی تراز را فراهم کنند.

• بازرسی منظم پیچ ها و محافظت در برابر خوردگی هر 2-3 سال در محیط های خشن توصیه می شود.
